ConceptWall 60 Reynaers
ConceptWall 60 Reynaers — Fasādes sistēmas
Alumīnija pakarināmās fasādes sistēmas (curtain wall) · Reynaers Aluminium (Beļģija)
(labākais rādītājs)
vienā sistēmā
paneļa svars
profila platums

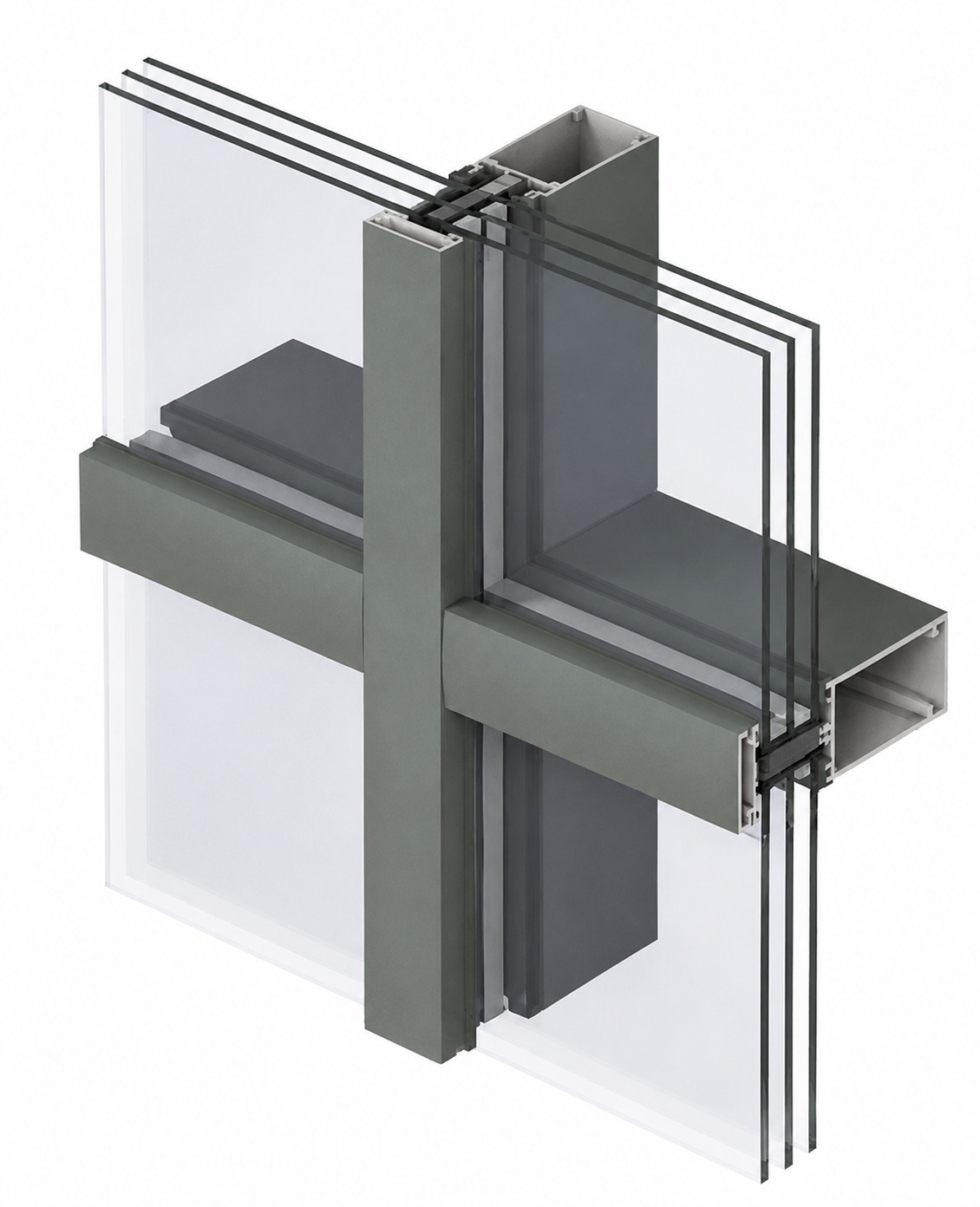

ConceptWall 60 Reynaers ir Beļģijas ražotāja Reynaers Aluminium prēmiuma alumīnija pakarināmā fasādes sistēma (curtain wall), kas izceļas ar izcilu elastību stiklošanas metodes izvēlē un plašu nesošo profilu diapazonu. Sistēmas galvenā priekšrocība — piecu stiklošanas metožu atbalsts vienotas konstruktīvās bāzes ietvaros: sausā, ārējā, piespiedjoslas, strukturālā līmētā un strukturālā skavu. Tas ļauj realizēt dažādus arhitektoniskos konceptus — no klasiskas fasādes ar redzamu tīklu līdz monolītai stikla virsmai bez jebkādiem redzamiem stiprinājuma elementiem.
Rāmja siltumcaurlaidības koeficients Uf 0,6 W/m²K (labākais rādītājs) atbilst augstiem energoefektīvas būvniecības standartiem. Maksimālais stikla paneļa svars — 750 kg — paver iespējas liela formāta daudzslāņu un speciāla stiklojuma izmantošanai. Profila redzamais platums no 60 mm rada izteiksmīgu fasādes moduļu tīklu.
Sistēma nodrošina plašu nesošo raksturlielumu diapazonu: statņa dziļums no 62,5 līdz 251,5 mm, statņa inerces moments Ix no 45 līdz 1940 cm⁴, šķērssijas dziļums no 67,2 līdz 214,3 mm, šķērssijas inerces moments Ix no 45 līdz 871 cm⁴, šķērssijas inerces moments Iy (stikla slodze) no 33 līdz 111 cm⁴. Šie parametri nodrošina pārklājumu objektiem no mazstāvu līdz augstceltnēm vienotas sistēmas ietvaros.
🔍 Palielināt
🔍 Palielināt
🔍 PalielinātNoklikšķiniet uz attēla, lai to palielinātu
| Uf koeficients (rāmis, labākais) | 0,6 W/m²K |
| Maks. stikla svars | 750 kg |
| Stiklošanas metodes | 5 varianti |
| Min. redzamais platums (interjers) | 60 mm |
| Min. redzamais platums (eksterjers) | 60 mm |
| Min. šķērssijas platums | 60 mm |
| Min. statņa dziļums | 62,5 mm |
| Maks. statņa dziļums | 251,5 mm |
| Min. inerces moments Ix | 45 cm⁴ |
| Maks. inerces moments Ix | 1940 cm⁴ |
| Min. šķērssijas dziļums | 67,2 mm |
| Maks. šķērssijas dziļums | 214,3 mm |
| Min. inerces moments Ix | 45 cm⁴ |
| Maks. inerces moments Ix | 871 cm⁴ |
| Min. inerces moments Iy (stikls) | 33 cm⁴ |
| Maks. inerces moments Iy (stikls) | 111 cm⁴ |
| Ražotājs | Reynaers Aluminium |
| Ražotājvalsts | Beļģija |
| Sistēmas tips | Pakarināmā fasāde (curtain wall) |
| Pielietojums | Komerciālas, administratīvas un daudzstāvu dzīvojamas ēkas |
| Elements / ass | Ix min. (cm⁴) | Ix maks. (cm⁴) | Pielietojums |
| Statnis — Ix | 45 | 1940 | Vēja slodzes uztveršana |
| Šķērssija — Ix | 45 | 871 | Vertikālās slodzes uztveršana |
| Šķērssija — Iy (stikls) | 33 | 111 | Stikla paketes svara slodzes uztveršana |
ConceptWall 60 unikālā iezīme — piecu stiklošanas metožu atbalsts vienotas konstruktīvās sistēmas ietvaros. Tas ļauj arhitektam izvēlēties optimālo pieeju katram projektam — no tradicionālas līdz pilnībā strukturālai fasādei.
Stikla pakete tiek mehāniski fiksēta, izmantojot blīvējumus bez silikona. Nodrošina vienkāršu stikla nomaiņu un fasādes tehniskās apkopes vienkāršību.
Stikla pakete tiek uzstādīta ārpus konstrukcijas. Izmanto objektiem, kur iekšējā montāža nav iespējama vai nav lietderīga tehnoloģisku vai arhitektonisku apsvērumu dēļ.
Stikla pakete tiek noturēta ar ārējo piespiedjoslu, kas slēpj stiprinājumu. Rada izteiksmīgu horizontālu vai vertikālu līniju uz fasādes virsmas, saglabājot redzamo profilu tīklu.
Stikla pakete tiek pielīmēta profilam ar strukturālu hermētiķi. Profils ir pilnībā paslēpts aiz stikla — rodas monolītas stikla virsmas efekts bez jebkādām redzamām uzlikām ārpusē.
Stikla pakete tiek fiksēta ar skavas elementiem bez līmes. Nodrošina strukturālu izskatu ar iespēju nomainīt atsevišķas stikla paketes, nedemontējot blakus esošos fasādes elementus.
Sausā, ārējā, piespiedjoslas, strukturālā līmētā un strukturālā skavu — maksimāla elastība vienā sistēmā. Iespēja kombinēt metodes vienas fasādes ietvaros.
Uf 0,6 W/m²K (labākais) — viens no labākajiem rādītājiem alumīnija fasādes sistēmām, kas atbilst augsti efektīvas un pasīvās būvniecības prasībām.
Pieļaujamais stikla paneļa svars 750 kg paver iespējas liela formāta daudzslāņu, laminēta un speciāla stiklojuma izmantošanai jebkurā formātā.
Divas strukturālās stiklošanas metodes — līmētā un skavu — ļauj radīt monolītas stikla fasādes bez redzamiem profiliem ārpusē. Maksimāla arhitektoniskā tīrība.
Statņa dziļums 62,5–251,5 mm, Ix 45–1940 cm⁴ — vienota sistēma objektiem jebkurā augstumā. No kompaktām mazstāvu ēkām līdz augstceltņu torņiem bez produkta maiņas.
Dziļums 67,2–214,3 mm, Ix 45–871 cm⁴, Iy 33–111 cm⁴ — plašs diapazons jebkuriem horizontālajiem laidumiem un liela formāta stikla paketu svara slodzēm.
Profila redzamais platums no 60 mm veido izteiksmīgu fasādes moduļu tīklu, radot ritmisku, viegli uztveramu ēkas arhitektonisko struktūru.
External glazing metode ļauj montēt stikla paketes no ārpuses — neaizstājama objektiem ar ierobežotu iekšējo piekļuvi fasādes konstrukcijām.
Alumīnija profils ir izturīgs pret koroziju, deformācijām un UV starojumu. Pakarināmās fasādes kalpošanas ilgums — 50 gadi un vairāk pie atbilstošas apkopes.
- Pakarināmā fasāde (curtain wall)
- Statņu-šķērssiju sistēma
- Strukturālā fasāde
- Piespiedjoslas stiklošana
- Stūra risinājumi
- Atriju stiklošana
- Gaismu caurlaidīgi jumti
- Augstceltnes
- RAL krāsojums (jebkura krāsa)
- Anodēšana
- Matēti pārklājumi
- Tekstūras pārklājumi
- Divkrāsu izpildījums (ārpuse / iekšpuse)
- Pārklājumi pēc individuāla pasūtījuma
Logi24 piedāvā pilnu darbu ciklu ar fasādes sistēmu ConceptWall 60 Reynaers: tehnisko konsultāciju, stiklošanas metodes un nesošo profilu šķērsgriezumu izvēli, aprēķinu saskaņā ar EN 13830, piegādi un profesionālu montāžu visā Eiropā. Mūsu inženieri palīdzēs izvēlēties optimālo stiklošanas metodi — vai to kombināciju — konkrētam arhitektoniskajam projektam, veiks statņu un šķērssiju aprēķinu, ņemot vērā slodzes, un sagatavos tehnisko dokumentāciju. Produkcijai un montāžas darbiem tiek nodrošināta garantija. Lai aprēķinātu izmaksas un sagatavotu tehnisko uzdevumu, sazinieties ar mūsu speciālistiem.
-
Kas ir ConceptWall 60 Reynaers?ConceptWall 60 Reynaers ir Beļģijas ražotāja Reynaers Aluminium prēmiuma alumīnija pakarināmā fasādes sistēma (curtain wall) ar profila redzamo platumu no 60 mm, Uf 0,6 W/m²K, pieļaujamo stikla svaru līdz 750 kg un piecām stiklošanas metodēm. Izmantojama komerciālās, administratīvās un daudzstāvu dzīvojamās ēkās ar dažādām arhitektoniskajām prasībām.
-
Kāds ir ConceptWall 60 siltumizolācijas koeficients?Rāmja siltumcaurlaidības koeficients Uf ir 0,6 W/m²K (labākais rādītājs) — viena no labākajām vērtībām starp alumīnija fasādes sistēmām, kas atbilst augsti efektīvas un pasīvās būvniecības prasībām.
-
Kādas stiklošanas metodes atbalsta ConceptWall 60?Sistēma atbalsta piecas metodes: sauso stiklošanu (Dry glazing), ārējo (External glazing), piespiedjoslas (Pressure plate glazing), strukturālo līmēto (Structural Glued Glazing) un strukturālo skavu (Structural clamped glazing). Metodes var kombinēt vienas fasādes ietvaros dažādām ēkas zonām.
-
Kāda ir atšķirība starp strukturālo līmēto un skavu stiklošanu?Structural Glued Glazing — stikla pakete tiek pielīmēta ar strukturālu hermētiķi, profils pilnībā paslēpjas aiz stikla. Structural clamped glazing — stikla pakete tiek fiksēta ar skavām bez līmes, kas ļauj nomainīt atsevišķus paneļus, nedemontējot blakus esošos. Abas metodes rada strukturālu (bezrāmja) fasādes izskatu no ārpuses.
-
Kāds ir pieļaujamais stikla svars ConceptWall 60?Maksimālais viena stikla paneļa svars ir 750 kg. Tas ļauj izmantot liela formāta daudzslāņu, laminētu, saules aizsargājošu un akustisku stiklojumu praktiski jebkurā arhitektoniskā formātā.
-
Kādi ir ConceptWall 60 statņu parametri?Statņa dziļums ir no 62,5 līdz 251,5 mm. Statņa inerces moments Ix ir no 45 līdz 1940 cm⁴. Diapazons ļauj izvēlēties statni objektiem jebkurā augstumā un vēja slodzēs vienotas sistēmas ietvaros bez produkta maiņas.
-
Kādi ir ConceptWall 60 šķērssiju parametri?Šķērssijas dziļums ir no 67,2 līdz 214,3 mm. Šķērssijas inerces moments Ix ir no 45 līdz 871 cm⁴ (vertikālā slodze). Šķērssijas inerces moments Iy ir no 33 līdz 111 cm⁴ (stikla paketes svara slodze). Minimālais šķērssijas platums ir 60 mm.
-
Kāda ir atšķirība starp ConceptWall 60 un ConceptWall 50?ConceptWall 60 ir platāks redzamais profils no 60 mm (salīdzinājumā ar 50 mm CW50), atbalsta piecas stiklošanas metodes, tostarp piespiedjoslas un skavu strukturālo (CW50 to ir mazāk), pieļauj smagāku stiklu (750 kg pretstatā 700 kg) un tam ir savs šķērssijas dziļuma diapazons (67,2–214,3 mm). Sistēma ir orientēta uz maksimālu fasādes risinājuma elastību.
-
Kas ir piespiedjoslas stiklošana (Pressure plate glazing)?Pressure plate glazing ir metode, kurā stikla pakete tiek noturēta ar ārējo piespiedjoslu. Josla slēpj stiprinājuma elementus, radot izteiksmīgu horizontālu vai vertikālu līniju uz fasādes virsmas. Apvieno redzamo profilu tīklu ar dekoratīvu uzlikas elementu.
-
Kādiem objektiem ConceptWall 60 ir piemērots?Sistēma ir piemērota biroju ēku, biznesa centru, administratīvo un valsts kompleksu, viesnīcu, apartamentu ēku, kultūras un izglītības iestāžu pakarināmajām fasādēm, kā arī objektiem ar dažādām prasībām stiklošanas metodēm un fasādes arhitektoniskajam izskatam.
-
Vai Logi24 veic profilu aprēķinu ConceptWall 60?Jā. Logi24 veic statņu un šķērssiju šķērsgriezumu izvēli saskaņā ar EN 13830, ņemot vērā ēkas augstumu, moduļa platumu, normatīvo vēja slodzi un stikla paketes svaru, kā arī palīdz izvēlēties optimālo metodi vai metožu kombināciju konkrētam projektam.
-
Kādas krāsas ir pieejamas ConceptWall 60?Pieejamas RAL krāsojums (jebkura krāsa), anodēšana, matēti un tekstūras pārklājumi, divkrāsu izpildījums ārpusē/iekšpusē, kā arī pārklājumi pēc individuāla pasūtījuma jebkuram arhitektoniskajam konceptam.
ConceptWall 60 Reynaers ir Beļģijas ražotāja Reynaers Aluminium pakarināmā fasādes sistēma (curtain wall) alumīnijā, kas izceļas starp analogiem ar izcilu stiklošanas metožu daudzveidību un plašu nesošo raksturlielumu diapazonu. Sistēma atbalsta piecas stiklošanas metodes vienotas konstruktīvās bāzes ietvaros: sauso (Dry glazing), ārējo (External glazing), piespiedjoslas (Pressure plate glazing), strukturālo līmēto (Structural Glued Glazing) un strukturālo skavu (Structural clamped glazing). Nevienai no šīm metodēm nav nepieciešama bāzes sistēmas maiņa — tas paver iespējas tās kombinēt vienas fasādes ietvaros.
Koeficients Uf 0,6 W/m²K (labākais rādītājs) nodrošina siltuma efektivitāti, kas atbilst augsti efektīvas būvniecības standartiem. Maksimālais stikla paneļa svars — 750 kg — ļauj izmantot liela formāta daudzslāņu, laminētu un speciālu stiklojumu. Profila redzamais platums no 60 mm rada izteiksmīgu fasādes moduļu tīklu ar skaidrām horizontālajām un vertikālajām līnijām.
Sistēmas nesošie raksturlielumi aptver plašu objektu diapazonu. Statņa dziļums — no 62,5 līdz 251,5 mm, statņa inerces moments Ix — no 45 līdz 1940 cm⁴. Tas nodrošina aprēķina elastību ēkām no mazstāvu līdz augstceltnēm vienotas sistēmas ietvaros bez produkta maiņas. Šķērssijas dziļums — no 67,2 līdz 214,3 mm, Ix šķērssijai — 45–871 cm⁴, Iy šķērssijai — 33–111 cm⁴. Minimālais šķērssijas platums — 60 mm.
Divas strukturālās stiklošanas metodes paver principiāli atšķirīgas iespējas. Structural Glued Glazing pilnībā paslēpj profilu: no ārpuses redzams tikai stikla monolīts bez jebkādiem redzamiem metāla elementiem. Structural clamped glazing nodrošina līdzīgu vizuālu rezultātu, bet bez līmes izmantošanas — stikla paketes tiek fiksētas ar skavām, kas ļauj tās nomainīt pa vienai, nedemontējot blakus esošos elementus. Piespiedjoslas stiklošana (Pressure plate glazing) piedāvā starpposma risinājumu: redzamais profilu tīkls tiek saglabāts, bet to bagātina dekoratīva uzlika, kas slēpj stiprinājumu.
External glazing metode ļauj montēt stikla paketes no ārpuses — tas ir neaizstājami objektiem ar ierobežotu iekšējo piekļuvi fasādes konstrukcijām: renovācijas, pārbūves procesā vai sarežģīta iekšējā plānojuma gadījumā. Sausā stiklošana (Dry glazing) nodrošina vienkāršāko atsevišķu paneļu nomaiņu un minimālas tehniskās apkopes prasības.
ConceptWall 60 alumīnija profils ir izturīgs pret koroziju, deformācijām un UV starojumu. Plašais apdares klāsts — RAL krāsojums, anodēšana, matēti un tekstūras pārklājumi, divkrāsu izpildījums — ļauj realizēt jebkuru arhitektonisko konceptu. Logi24 piedāvā pilnu inženiertehnisko ciklu — no aprēķina saskaņā ar EN 13830 līdz ConceptWall 60 Reynaers montāžai visā Eiropā.
