ConceptWall 60 Reynaers
ConceptWall 60 Reynaers — Fassadensysteme
Aluminium-Pfosten-Riegel-Fassaden (Vorhangfassaden) · Reynaers Aluminium (Belgien)
(bester Wert)
in einem System
einzelnen Glasscheibe
des Profils
ConceptWall 60 Reynaers ist eine Premium-Aluminium-Pfosten-Riegel-Fassade (Vorhangfassade) des belgischen Herstellers Reynaers Aluminium, die sich durch außergewöhnliche Flexibilität bei der Wahl der Verglasungsmethode und ein breites Spektrum an tragenden Profilen auszeichnet. Der entscheidende Vorteil des Systems ist die Unterstützung von fünf Verglasungsmethoden auf einer einheitlichen konstruktiven Basis: Trocken-, Außen-, Pressleisten-, strukturelle Kleb- und strukturelle Klemmverglasung. Dies ermöglicht die Umsetzung unterschiedlichster architektonischer Konzepte — von der klassischen Fassade mit sichtbarem Raster bis zur monolithischen Glasoberfläche ohne jegliche sichtbaren Befestigungselemente.
Der Wärmedurchgangskoeffizient des Rahmens Uf 0,6 W/m²K (bester Wert) entspricht hohen Standards des energieeffizienten Bauens. Das maximale Gewicht der Glasscheibe von 750 kg eröffnet Möglichkeiten für großformatige Mehrscheiben- und Spezialverglasung. Eine Ansichtsbreite des Profils ab 60 mm schafft ein ausdrucksstarkes modulares Fassadenraster.
Das System bietet ein breites Spektrum an tragenden Eigenschaften: Pfostentiefe von 62,5 bis 251,5 mm, Trägheitsmoment Ix des Pfostens von 45 bis 1940 cm⁴, Riegeltiefe von 67,2 bis 214,3 mm, Trägheitsmoment Ix des Riegels von 45 bis 871 cm⁴, Trägheitsmoment Iy des Riegels (Glaslast) von 33 bis 111 cm⁴. Diese Parameter decken Bauwerke vom niedrigen bis zum Hochhaus innerhalb eines einheitlichen Systems ab.
🔍 Vergrößern
🔍 Vergrößern
🔍 VergrößernKlicken Sie auf ein Bild, um es zu vergrößern
| Uf-Koeffizient (Rahmen, bester Wert) | 0,6 W/m²K |
| Max. Glasgewicht | 750 kg |
| Verglasungsmethoden | 5 Varianten |
| Min. Ansichtsbreite (innen) | 60 mm |
| Min. Ansichtsbreite (außen) | 60 mm |
| Min. Riegelbreite | 60 mm |
| Min. Pfostentiefe | 62,5 mm |
| Max. Pfostentiefe | 251,5 mm |
| Min. Trägheitsmoment Ix | 45 cm⁴ |
| Max. Trägheitsmoment Ix | 1940 cm⁴ |
| Min. Riegeltiefe | 67,2 mm |
| Max. Riegeltiefe | 214,3 mm |
| Min. Trägheitsmoment Ix | 45 cm⁴ |
| Max. Trägheitsmoment Ix | 871 cm⁴ |
| Min. Trägheitsmoment Iy (Glas) | 33 cm⁴ |
| Max. Trägheitsmoment Iy (Glas) | 111 cm⁴ |
| Hersteller | Reynaers Aluminium |
| Herstellungsland | Belgien |
| Systemtyp | Vorhangfassade (curtain wall) |
| Anwendung | Gewerbe-, Verwaltungs- und mehrgeschossige Wohngebäude |
| Element / Achse | Ix min. (cm⁴) | Ix max. (cm⁴) | Funktion |
| Pfosten — Ix | 45 | 1940 | Aufnahme der Windlast |
| Riegel — Ix | 45 | 871 | Aufnahme der vertikalen Last |
| Riegel — Iy (Glas) | 33 | 111 | Aufnahme der Last aus dem Gewicht der Verglasungseinheit |
Ein einzigartiges Merkmal von ConceptWall 60 ist die Unterstützung von fünf Verglasungsmethoden innerhalb eines einheitlichen konstruktiven Systems. Dies ermöglicht es dem Architekten, den optimalen Ansatz für jedes Projekt zu wählen — von der traditionellen bis zur vollständig strukturellen Fassade.
Die Verglasungseinheit wird mechanisch mit Dichtungen ohne Verwendung von Silikon fixiert. Ermöglicht einen einfachen Glasaustausch und eine unkomplizierte technische Wartung der Fassade.
Die Verglasungseinheit wird von außen an der Konstruktion montiert. Wird bei Objekten eingesetzt, bei denen eine Innenmontage aus technologischen oder architektonischen Gründen nicht möglich oder nicht zweckmäßig ist.
Die Verglasungseinheit wird von einer äußeren Pressleiste gehalten, die die Befestigung verdeckt. Erzeugt eine ausdrucksstarke horizontale oder vertikale Linie auf der Fassadenoberfläche bei Erhalt des sichtbaren Profilrasters.

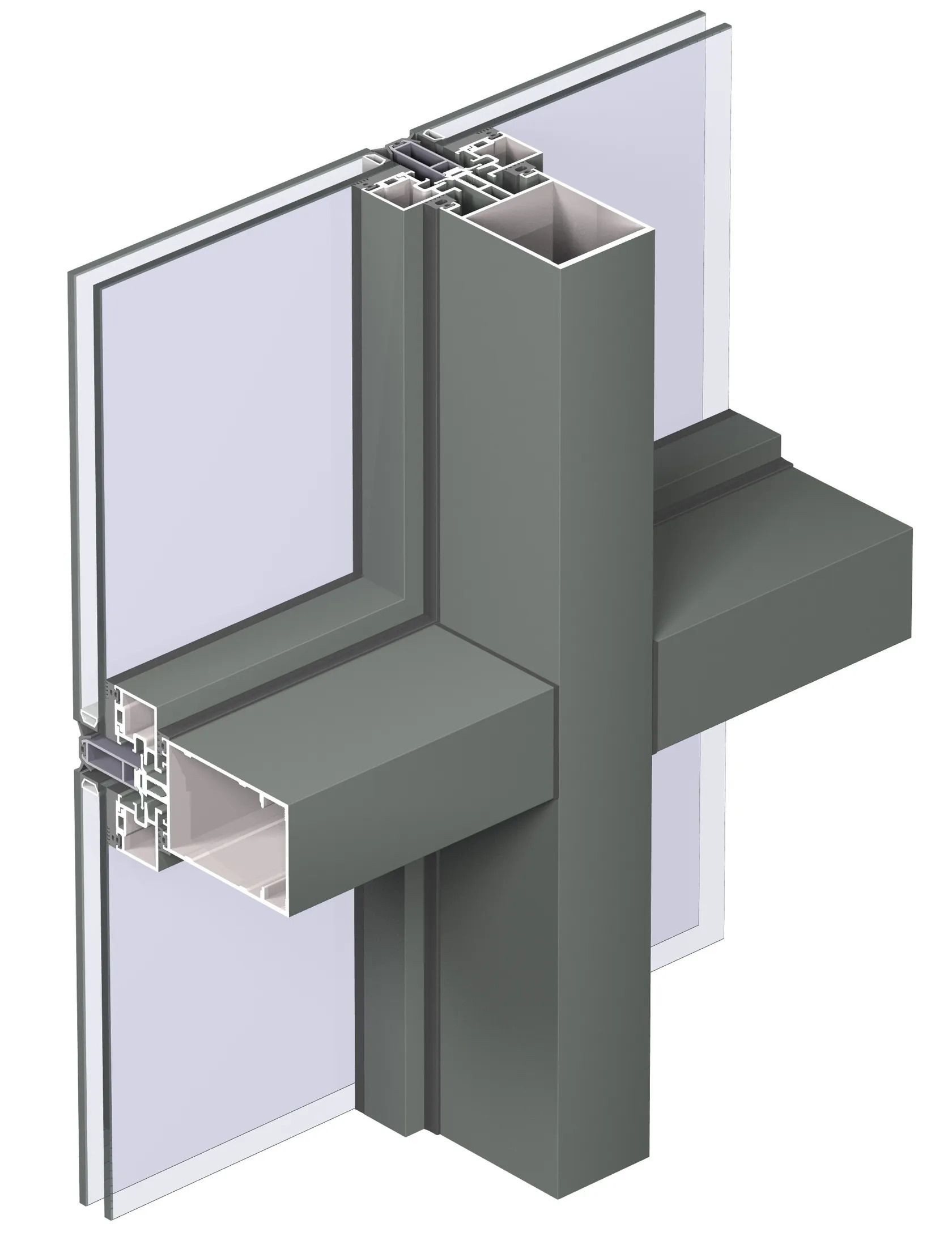

Die Verglasungseinheit wird mit einem strukturellen Dichtstoff auf das Profil geklebt. Das Profil ist vollständig hinter dem Glas verborgen — es entsteht der Effekt einer monolithischen Glasoberfläche ohne jegliche sichtbaren Abdeckleisten von außen.
Die Verglasungseinheit wird mit Klemmelementen ohne Klebstoff fixiert. Gewährleistet ein strukturelles äußeres Erscheinungsbild mit der Möglichkeit, einzelne Verglasungseinheiten auszutauschen, ohne benachbarte Fassadenelemente zu demontieren.
Trocken-, Außen-, Pressleisten-, strukturelle Kleb- und Klemmverglasung — maximale Flexibilität in einem System. Möglichkeit zur Kombination der Methoden innerhalb einer Fassade.
Uf 0,6 W/m²K (bester Wert) — einer der besten Werte für Aluminium-Fassadensysteme, der die Anforderungen an hocheffizientes und passives Bauen erfüllt.
Das zulässige Gewicht der Glasscheibe von 750 kg eröffnet Möglichkeiten für den Einsatz großformatiger Mehrscheiben-, Verbund- und Spezialverglasung in beliebigen Formaten.
Zwei Methoden der Strukturverglasung — Kleb- und Klemmverglasung — ermöglichen monolithische Glasfassaden ohne sichtbare Profile von außen. Maximale architektonische Klarheit.
Pfostentiefe 62,5–251,5 mm, Ix 45–1940 cm⁴ — ein einheitliches System für Objekte jeder Höhe. Von kompakten niedrigen Gebäuden bis zu Hochhaustürmen ohne Produktwechsel.
Tiefe 67,2–214,3 mm, Ix 45–871 cm⁴, Iy 33–111 cm⁴ — ein breiter Bereich für beliebige horizontale Spannweiten und Gewichtslasten großformatiger Verglasungseinheiten.
Eine Ansichtsbreite des Profils ab 60 mm schafft ein ausdrucksstarkes modulares Fassadenraster und erzeugt eine rhythmische, leicht lesbare architektonische Struktur des Gebäudes.
Die Methode External glazing ermöglicht die Montage von Verglasungseinheiten von außen — unverzichtbar bei Objekten mit eingeschränktem Innenzugang zu den Fassadenkonstruktionen.
Das Aluminiumprofil ist beständig gegen Korrosion, Verformung und UV-Strahlung. Die Lebensdauer der Vorhangfassade beträgt bei sachgemäßer Wartung 50 Jahre und mehr.
- Vorhangfassade (curtain wall)
- Pfosten-Riegel-System
- Strukturfassade
- Pressleistenverglasung
- Ecklösungen
- Atriumverglasung
- Lichtdurchlässige Dächer
- Hochhäuser
- RAL-Lackierung (jede Farbe)
- Eloxierung
- Matte Beschichtungen
- Strukturierte Beschichtungen
- Zweifarbige Ausführung (innen / außen)
- Individuelle Beschichtungen auf Anfrage
Logi24 bietet den vollständigen Leistungsumfang rund um das Fassadensystem ConceptWall 60 Reynaers: technische Beratung, Auswahl der Verglasungsmethode und der Querschnitte der tragenden Profile, Berechnung gemäß EN 13830, Lieferung und professionelle Montage in ganz Europa. Unsere Ingenieure helfen bei der Auswahl der optimalen Verglasungsmethode — oder deren Kombination — für ein konkretes architektonisches Projekt, führen die Berechnung von Pfosten und Riegeln unter Berücksichtigung der Lasten durch und erstellen die technische Dokumentation. Auf Produkte und Montagearbeiten wird eine Garantie gewährt. Für eine Kostenberechnung und technische Vorgaben wenden Sie sich an unsere Spezialisten.
-
Was ist ConceptWall 60 Reynaers?ConceptWall 60 Reynaers ist eine Premium-Aluminium-Pfosten-Riegel-Fassade (Vorhangfassade) des belgischen Herstellers Reynaers Aluminium mit einer Profil-Ansichtsbreite ab 60 mm, Uf 0,6 W/m²K, einem zulässigen Glasgewicht von bis zu 750 kg und fünf Verglasungsmethoden. Wird in Gewerbe-, Verwaltungs- und mehrgeschossigen Wohngebäuden mit vielfältigen architektonischen Anforderungen eingesetzt.
-
Wie hoch ist der Wärmedämmkoeffizient von ConceptWall 60?Der Wärmedurchgangskoeffizient des Rahmens Uf beträgt 0,6 W/m²K (bester Wert) — einer der besten Werte unter den Aluminium-Fassadensystemen, der die Anforderungen an hocheffizientes und passives Bauen erfüllt.
-
Welche Verglasungsmethoden unterstützt ConceptWall 60?Das System unterstützt fünf Methoden: Trockenverglasung (Dry glazing), Außenverglasung (External glazing), Pressleistenverglasung (Pressure plate glazing), strukturelle Klebeverglasung (Structural Glued Glazing) und strukturelle Klemmverglasung (Structural clamped glazing). Die Methoden können innerhalb einer Fassade für unterschiedliche Gebäudezonen kombiniert werden.
-
Worin besteht der Unterschied zwischen struktureller Kleb- und Klemmverglasung?Structural Glued Glazing — die Verglasungseinheit wird mit strukturellem Dichtstoff verklebt, das Profil ist vollständig hinter dem Glas verborgen. Structural clamped glazing — die Verglasungseinheit wird mit Klemmen ohne Klebstoff fixiert, wodurch einzelne Paneele ohne Demontage der Nachbarelemente ausgetauscht werden können. Beide Methoden erzeugen von außen ein strukturelles (rahmenloses) Erscheinungsbild der Fassade.
-
Wie hoch ist das zulässige Glasgewicht bei ConceptWall 60?Das maximale Gewicht einer einzelnen Glasscheibe beträgt 750 kg. Dies ermöglicht den Einsatz großformatiger Mehrscheiben-, Verbund-, Sonnenschutz- und Schallschutzverglasung in praktisch jedem architektonischen Format.
-
Welche Pfostenparameter hat ConceptWall 60?Die Pfostentiefe reicht von 62,5 bis 251,5 mm. Das Trägheitsmoment Ix des Pfostens reicht von 45 bis 1940 cm⁴. Der Bereich ermöglicht die Auswahl eines Pfostens für Objekte jeder Höhe und Windlast innerhalb eines einheitlichen Systems ohne Produktwechsel.
-
Welche Riegelparameter hat ConceptWall 60?Die Riegeltiefe reicht von 67,2 bis 214,3 mm. Das Trägheitsmoment Ix des Riegels reicht von 45 bis 871 cm⁴ (vertikale Last). Das Trägheitsmoment Iy des Riegels reicht von 33 bis 111 cm⁴ (Last aus dem Gewicht der Verglasungseinheit). Die minimale Riegelbreite beträgt 60 mm.
-
Worin unterscheidet sich ConceptWall 60 von ConceptWall 50?ConceptWall 60 verfügt über ein breiteres sichtbares Profil ab 60 mm (gegenüber 50 mm bei CW50), unterstützt fünf Verglasungsmethoden einschließlich Press- und Klemmstrukturverglasung (bei CW50 sind es weniger), erlaubt schwereres Glas (750 kg gegenüber 700 kg) und hat einen eigenen Riegeltiefenbereich (67,2–214,3 mm). Das System ist auf maximale Flexibilität der Fassadenlösung ausgerichtet.
-
Was ist Pressleistenverglasung (Pressure plate glazing)?Pressure plate glazing ist eine Methode, bei der die Verglasungseinheit von einer äußeren Pressleiste gehalten wird. Die Leiste verdeckt die Befestigungselemente und erzeugt eine ausdrucksstarke horizontale oder vertikale Linie auf der Fassadenoberfläche. Sie verbindet das sichtbare Profilraster mit einem dekorativen Abdeckelement.
-
Für welche Objekte ist ConceptWall 60 geeignet?Das System eignet sich für Vorhangfassaden von Bürogebäuden, Geschäftszentren, Verwaltungs- und Regierungskomplexen, Hotels, Apartmentgebäuden, Kultur- und Bildungseinrichtungen sowie für Objekte mit vielfältigen Anforderungen an Verglasungsmethoden und architektonisches Erscheinungsbild der Fassade.
-
Führt Logi24 die Profilberechnung für ConceptWall 60 durch?Ja. Logi24 führt die Querschnittsauswahl von Pfosten und Riegeln gemäß EN 13830 unter Berücksichtigung der Gebäudehöhe, Modulbreite, der normativen Windlast und des Gewichts der Verglasungseinheit durch und hilft zudem bei der Wahl der optimalen Methode oder Methodenkombination für ein konkretes Projekt.
-
Welche Farben sind für ConceptWall 60 verfügbar?Verfügbar sind RAL-Lackierung (jede Farbe), Eloxierung, matte und strukturierte Beschichtungen, zweifarbige Ausführung außen/innen sowie individuelle Beschichtungen auf Anfrage für jedes architektonische Konzept.
ConceptWall 60 Reynaers ist eine Aluminium-Pfosten-Riegel-Fassade (Vorhangfassade) des belgischen Herstellers Reynaers Aluminium, die sich unter vergleichbaren Systemen durch eine außergewöhnliche Vielfalt an Verglasungsmethoden und ein breites Spektrum tragender Eigenschaften auszeichnet. Das System unterstützt fünf Verglasungsmethoden auf einer einheitlichen konstruktiven Basis: Trockenverglasung (Dry glazing), Außenverglasung (External glazing), Pressleistenverglasung (Pressure plate glazing), strukturelle Klebeverglasung (Structural Glued Glazing) und strukturelle Klemmverglasung (Structural clamped glazing). Keine dieser Methoden erfordert einen Wechsel des Basissystems — was Möglichkeiten zur Kombination innerhalb einer Fassade eröffnet.
Der Koeffizient Uf 0,6 W/m²K (bester Wert) bietet eine Wärmeeffizienz, die den Standards des hocheffizienten Bauens entspricht. Das maximale Gewicht der Glasscheibe von 750 kg ermöglicht den Einsatz großformatiger Mehrscheiben-, Verbund- und Spezialverglasung. Eine Ansichtsbreite des Profils ab 60 mm schafft ein ausdrucksstarkes modulares Fassadenraster mit klaren horizontalen und vertikalen Linien.
Die tragenden Eigenschaften des Systems decken ein breites Spektrum an Objekten ab. Die Pfostentiefe reicht von 62,5 bis 251,5 mm, das Trägheitsmoment Ix des Pfostens von 45 bis 1940 cm⁴. Dies bietet rechnerische Flexibilität für Gebäude vom niedrigen bis zum Hochhaus innerhalb eines einheitlichen Systems ohne Produktwechsel. Die Riegeltiefe reicht von 67,2 bis 214,3 mm, Ix des Riegels — 45–871 cm⁴, Iy des Riegels — 33–111 cm⁴. Die minimale Riegelbreite beträgt 60 mm.
Die beiden Methoden der Strukturverglasung eröffnen grundlegend unterschiedliche Möglichkeiten. Structural Glued Glazing verbirgt das Profil vollständig: Von außen ist nur ein Glasmonolith ohne jegliche sichtbaren Metallelemente zu sehen. Structural clamped glazing bietet ein ähnliches visuelles Ergebnis, jedoch ohne Verwendung von Klebstoff — die Verglasungseinheiten werden mit Klemmen fixiert, wodurch sie einzeln ausgetauscht werden können, ohne benachbarte Elemente zu demontieren. Die Pressleistenverglasung (Pressure plate glazing) bietet eine Zwischenlösung: Das sichtbare Profilraster bleibt erhalten, wird jedoch durch eine dekorative Abdeckung bereichert, die die Befestigung verdeckt.
Die Methode External glazing ermöglicht die Montage von Verglasungseinheiten von außen — unverzichtbar bei Objekten mit eingeschränktem Innenzugang zu den Fassadenkonstruktionen: bei Renovierung, Aufstockung oder komplexer Innenraumaufteilung. Die Trockenverglasung (Dry glazing) ermöglicht den einfachsten Austausch einzelner Paneele und minimale Wartungsanforderungen.
Das Aluminiumprofil von ConceptWall 60 ist beständig gegen Korrosion, Verformung und UV-Strahlung. Ein breites Spektrum an Oberflächenveredelungen — RAL-Lackierung, Eloxierung, matte und strukturierte Beschichtungen, zweifarbige Ausführung — ermöglicht die Umsetzung jedes architektonischen Konzepts. Logi24 bietet den vollständigen technischen Leistungsumfang — von der Berechnung gemäß EN 13830 bis zur Montage von ConceptWall 60 Reynaers in ganz Europa.
